Усилитель мощности Mark Levinson №534 Код: 214086

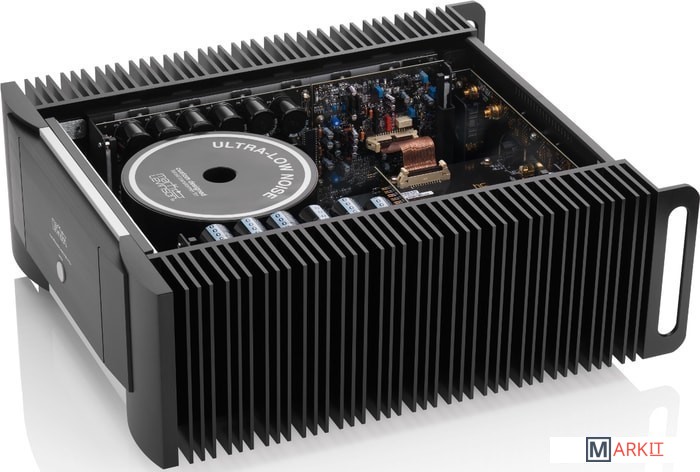

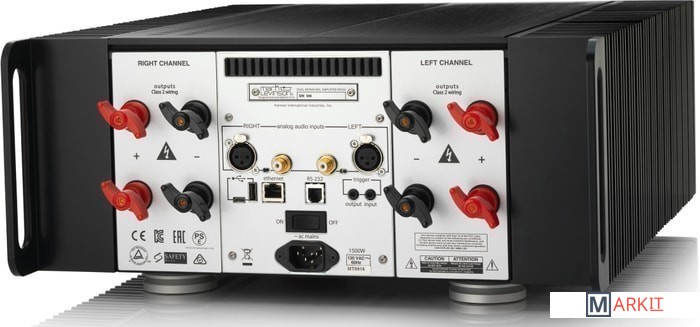

Двойной моноусилитель Mark Levinson №534. Полностью дискретный сигнальный тракт с непосредственной связью; ультралинейная конструкция с малой обратной связью; каскады усиления напряжения и предварительного усиления работают в классе A, объединены благодаря современным возможностям системной интеграции — Ethernet, RS-232 и USB для контроля и управления сетью.Двойной монофонический усилитель № 534 содержит по 12 дискретных биполярных выходных транзисторов TO-264 15 A, 260 В, 200 Вт на канал (всего 24); и по 12 дискретных биполярных транзисторов TO-220 230 В, 70 МГц на канал (по одному для каждого выходного транзистора, всего 24). Его источник питания содержит по восемь дискретных быстродействующих выпрямительных диодов Шоттки TO-220 40 А, 250 В на канал (всего 16) и по 18 конденсаторов фильтра на канал (всего 36), что в итоге дает емкость 118 800 мкФ.В усилителе также используется тороидальный трансформатор индивидуальной разработки с низким уровнем излучаемых помех номинальной полной мощностью 1900 В·А, соответственно, с раздельными вторичными обмотками для каждого выходного каскада. К компонентам выходного каскада и блока питания предъявляются завышенные требования для обеспечения непревзойденных характеристик и самой высокой надежности. Входные каскады снабжены отобранными по параметрам в согласованные пары полевыми JFET-транзисторами, имеющими высокий коэффициент усиления и низкий уровень искажений при работе, которые, в свою очередь, подключены по сдвоенной каскадной схеме к биполярным транзисторам; благодаря такому сочетанию устройств достигается низкий уровень искажения звука и широкий диапазон частот, а также возможность легко менять напряжения сильных сигналов. Эта схема работает в классе А и использует дискретные биполярные транзисторы TO-126 для точного усиления массивных выходных каскадов.
